電阻耗能型再生制動能量吸收裝置選型手冊

電阻耗能型再生制動能量吸收裝置是將軌道交通車輛進站制動時產生的直流電能通過電阻發(fā)熱形式吸收，其原理圖如圖1所示。裝置包含直流控制柜一面、斬波柜一面、電阻柜2∽3面。斬波柜根據系統(tǒng)需求功率，設置有4支路和6支路兩種型式，每兩支路電阻安裝在一面電阻柜中。

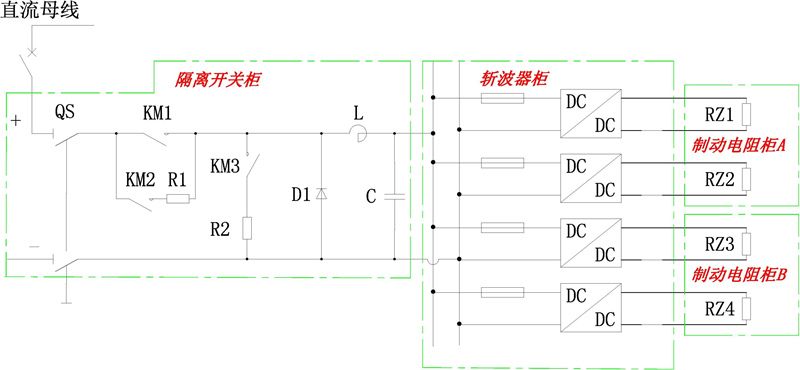

圖1：主電路原理圖（4支路）
